Les palettes en plastique pour systèmes de stockage et de récupération automatisés (ASRS) doivent être conçues en tenant compte des tolérances d'automatisation, de la portée des rayonnages, du type de convoyeur, de la géométrie des points d'entrée des chariots élévateurs, du poids de la charge et des exigences de suivi. Ce guide explique comment spécifier des palettes ASRS sur mesure avant leur fabrication, afin que les entrepôts automatisés puissent réduire les blocages de convoyeurs, les erreurs de prélèvement des robots et les risques de déformation des rayonnages.
Réponse rapide : Qu’est-ce qui rend une palette en plastique adaptée à un système de stockage et de récupération automatisé (ASRS) ?
Une palette ASRS n'est pas une palette à usage général. Les systèmes de stockage et de récupération automatisés s'appuient sur des capteurs, des scanners, des navettes et des fourches robotisées qui interagissent avec les palettes selon des tolérances fixes. Par conséquent, une palette adaptée à un système ASRS doit présenter une constance dimensionnelle, une faible déformation sous la charge supportée par les rayonnages, une structure inférieure stable, être compatible avec les convoyeurs, permettre une entrée de fourche répétable et, dans de nombreux cas, un système de suivi intégré.
Une seule erreur dans ces paramètres peut entraîner bien plus qu'une simple fragilisation de la palette : c'est un arrêt de la chaîne de production, un blocage du convoyeur ou une défaillance du robot de prélèvement. Ce guide explique les points à spécifier avant de passer commande.palettes en plastique compatibles ASRSet comment évaluer un fabricant pour le poste.

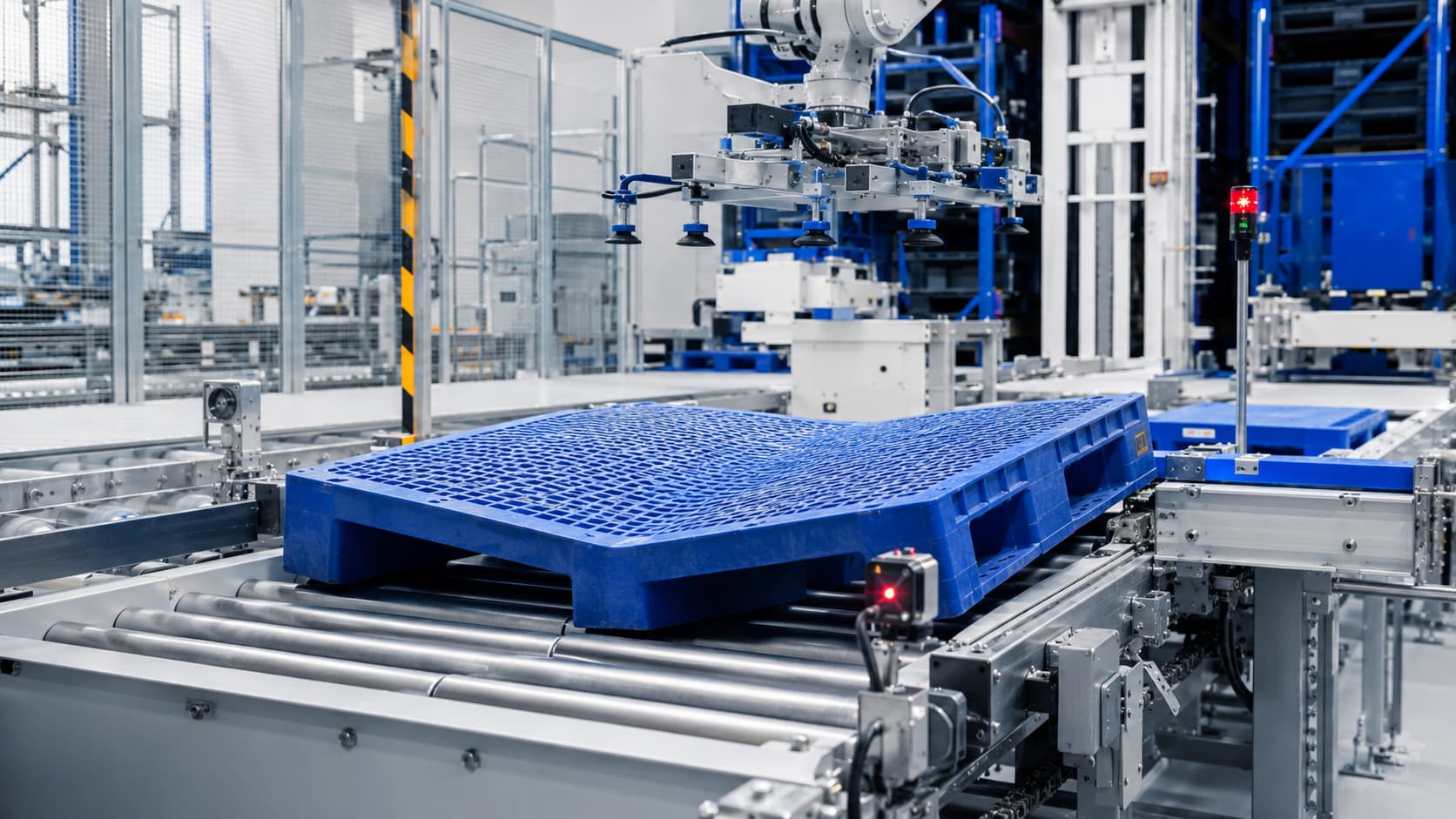

Problèmes courants des systèmes de stockage et de récupération automatisés (ASRS) causés par une palette inadaptée
La plupart des temps d'arrêt des systèmes de stockage et de récupération automatisés (ASRS) liés aux palettes correspondent à quelques schémas de défaillance prévisibles.
| Problème | Cause | Résultat |
|---|---|---|
| Erreurs de capteur | Variation dimensionnelle ou surface endommagée | Arrêt du système ou réinitialisation manuelle |
| Blocages de convoyeurs | Conception de fond défectueuse ou débris de palette | Interventions pour interruption de service et maintenance |
| Déflexion du rack | Structure fragile sous charge supportée par les bords | Désalignement de la fourche robotisée |
| erreur de manipulation AGV | Incompatibilité des poches de fourchette | Échec de la prise en charge ou charge instable |
| Suivi des lacunes | Code-barres endommagé ou étiquette RFID mal positionnée | Perte de visibilité des stocks |
Chacun de ces problèmes est évitable au stade de la spécification — c’est pourquoi les palettes ASRS personnalisées constituent généralement un meilleur investissement que l’adaptation d’une palette à usage général à un système automatisé.
Liste de contrôle des spécifications des palettes ASRS
Avant de demander un devis ou de commencer la fabrication d'outillage sur mesure, veuillez confirmer les points suivants avec votre intégrateur d'automatisation et votre fabricant de palettes.
Tolérance de taille des palettes :prévient le désalignement des capteurs et du convoyeur.
Capacité de charge des rayonnages :empêche la déformation des palettes sur les rayonnages à poutres.
Limite de déflexion :affecte la précision de l'entrée et de la récupération de la fourche robotisée.
Structure inférieure :détermine la compatibilité du convoyeur et de la navette.
Conception de la poche pour la fourchette :Cela concerne les AGV, les chariots élévateurs et la manutention robotisée.
Planéité du pont :assure la stabilité de la charge et la lecture des codes-barres ou RFID.
Armature en acier :nécessaire pour les applications de rayonnage à charges lourdes ou à grande hauteur.
Position de l'étiquette RFID :assure la lisibilité du scanner sans affaiblir la structure de la palette.
Avant de finaliser une conception sur mesure, veuillez communiquer ces spécifications à votre fabricant, ainsi que la portée de vos rayonnages, le type de convoyeur et le poids de charge prévu. Un fournisseur qui demande ces informations en amont est généralement mieux à même de vous fournir une palette aux performances optimales pour votre système.
Options de matériaux et de structure pour les palettes en plastique ASRS personnalisées
Le choix des matériaux et de la structure de fond doit être guidé par votre système d'automatisation, et non par le seul prix unitaire.
Options de matériaux
- PEHD :forte résistance aux chocs à basse température, un choix courant pour les entrepôts frigorifiques ou les entrepôts automatisés situés à proximité de l'extérieur.
- PP :Plus rigides et stables à la chaleur, souvent utilisées pour des charges statiques plus importantes et constantes.
- Mélanges modifiés par POE :utilisé lorsqu'une flexibilité ou une absorption des chocs supplémentaire est nécessaire au niveau structurel.

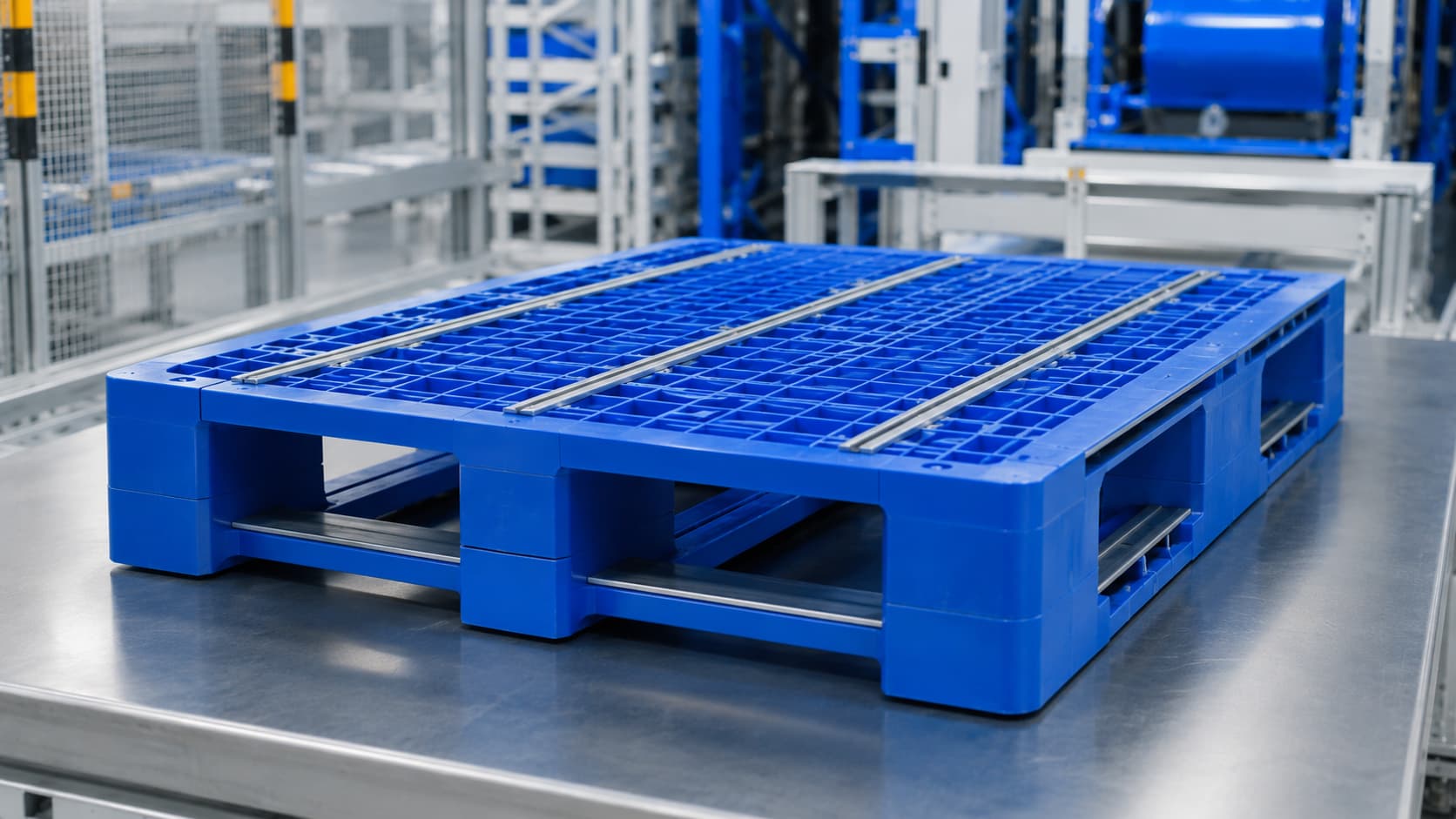

- Renforcement par tubes d'acier :ajouté à l'intérieur du cadre de la palette pour les applications de rayonnage à charge lourde ou à grande hauteur où la déflexion doit rester dans des limites strictes.
Options de structure
- Fond à trois rails :un choix courant pour la compatibilité avec les convoyeurs et les navettes.
- Fond à cadre photo / pont fermé :assure une répartition uniforme de la charge et réduit l'exposition des capteurs aux débris.
- Conception à pont ouvert :peut assurer la circulation de l'air ou le drainage selon les besoins.
- Surface de pont antidérapante :permet de maintenir la stabilité de la charge lors des transitions entre navettes et convoyeurs.
Les palettes en plastique conçues pour les systèmes de stockage et de récupération automatisés (ASRS) permettent de réduire les variations dimensionnelles, la déformation, les débris et l'instabilité des convoyeurs lorsque leur conception est adaptée à la portée des rayonnages, au poids de la charge, au type de convoyeur et aux exigences de tolérance de votre système d'automatisation. Il n'existe pas de spécification « idéale » : la combinaison optimale dépend de votre équipement et du profil de charge spécifiques.
Pour la planification des structures et des matériaux, Weihong peut apporter son soutienSélection des matériaux HDPE, PP et POE,structures de palettes en plastique à trois rails,conceptions de support à six coureurs, etpalettes en plastique double face robustespour les applications nécessitant un nombre important de rayonnages.

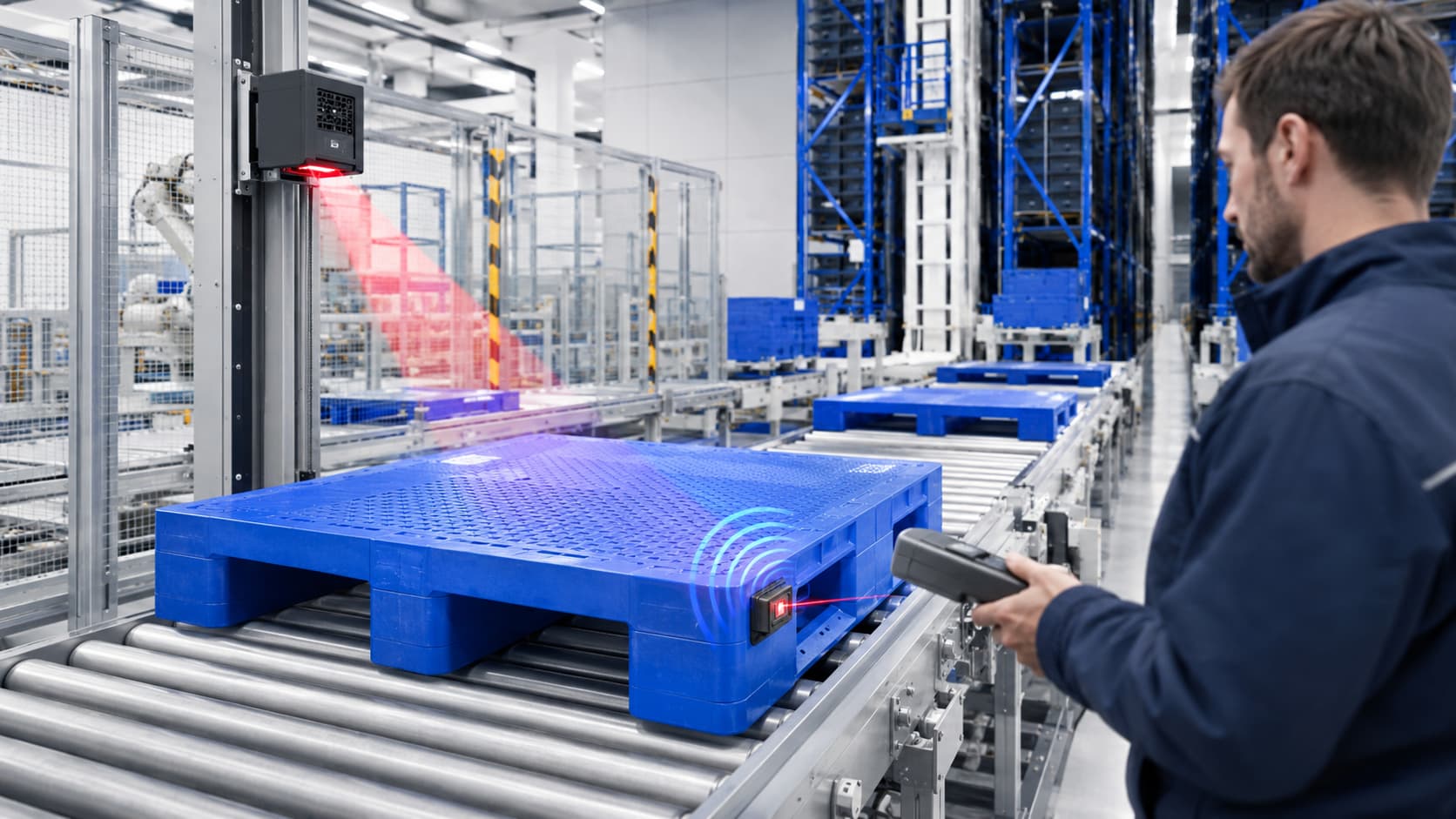

Options RFID et de suivi pour l'entreposage automatisé
L'étiquetage RFID est utile pour l'identification des palettes et la visibilité des stocks, mais il n'est pas indispensable pour tous les projets ASRS ; il convient de l'évaluer en fonction de votre activité.
Quelques points pratiques à prendre en compte lors de la prise en compte de la RFID ou d'autres systèmes de suivi sur les palettes ASRS :
Les étiquettes intégrées doivent être positionnées à l'écart des zones porteuses principales afin d'éviter d'affecter les performances structurelles.
La portée de lecture dépend du type d'étiquette, de l'emplacement du scanner et de l'environnement de l'entrepôt ; il convient de la tester avec votre configuration spécifique avant la production en série.
Les codes-barres, les codes QR et la RFID sont tous des options viables ; le choix approprié dépend du budget, des besoins en distance de lecture et de l’intégration au système.
Logistique à forte rotation, en boucle fermée et opérations sensibles à la traçabilité — telles quedistribution alimentaireoulogistique pharmaceutique— constatent généralement le retour sur investissement le plus clair avec les palettes intégrant la technologie RFID.
Si vous n'êtes pas certain que la technologie RFID justifie le surcoût pour votre activité, demandez à votre fabricant une comparaison avec le suivi par code-barres ou QR en fonction de vos exigences en matière de distance de lecture et de débit.
Comment choisir un fabricant de palettes en plastique pour systèmes de stockage automatisés (ASRS)
La qualité des palettes n'est qu'un aspect du problème ; la capacité du fabricant à garantir des tolérances strictes pour une commande en gros est tout aussi importante. Utilisez cette liste de contrôle lors de l'évaluation des fournisseurs.
| Capacité du fabricant | Questions que les acheteurs devraient poser |
|---|---|
| Moulage en interne | Pouvez-vous garantir la cohérence dimensionnelle des commandes groupées ? |
| Support pour moules/outillages | Est-il possible de régler les glissières, les poches de fourche, les lèvres ou la position des puces RFID ? |
| sélection des matériaux | Pouvez-vous me recommander des options en PEHD, PP, POE ou renforcées pour mon chargement ? |
| test de charge | Pouvez-vous fournir des données sur les charges statiques, dynamiques et de rayonnage ? |
| Compatibilité ASRS | Pouvez-vous répondre aux exigences en matière de convoyeurs, de navettes, de rayonnages et de véhicules à guidage automatique (AGV) ? |
| Validation de l'échantillon | Puis-je tester des échantillons sur mon système avant de lancer une production en série ? |
Un fabricant capable de répondre à ces six questions par des documents — et non par de simples assurances — est généralement un partenaire présentant moins de risques pour une commande ASRS personnalisée.
Signaux d'alerte à surveiller chez les fournisseurs
Signaux d'alarme techniques
- Le fournisseur ne peut pas fournir de données sur les charges statiques, dynamiques ou de rayonnage.
- Les exigences en matière de tolérance dimensionnelle ne sont pas abordées avant l'établissement du devis.
- La disposition des convoyeurs, la conception des logements des fourches et les points de contact du convoyeur ne sont pas réglables.
- Le placement des étiquettes RFID est suggéré sans tenir compte des zones porteuses ni de la position du scanner.
Projet Drapeaux Rouges
- Le fournisseur recommande une palette standard sans se renseigner sur votre équipement d'automatisation.
- Aucun échantillon ni test préliminaire n'est proposé avant la production en série.
- La portée des rayonnages, le type de convoyeur, les exigences relatives aux AGV et le profil de charge ne sont pas demandés.
- Les affirmations concernant la personnalisation sont faites sans explications sur l'outillage, le moulage ou le support technique.
Besoin d'une recommandation personnalisée pour votre système de stockage et de récupération automatisé (ASRS) ?
Indiquez-nous la portée de vos rayonnages, le poids de charge, le type de convoyeur, vos exigences en matière d'AGV ou de navettes, les tolérances dimensionnelles, vos besoins en RFID et la quantité de commande prévue. Weihong vous aidera à évaluer les options de matériaux, de structure, de renforcement et de suivi pour votre entrepôt automatisé.
Demander une recommandation de palette ASRS →Pourquoi choisir Weihong pour les palettes en plastique ASRS personnalisées ?
Weihong est structuré pour soutenir l'approche axée sur les spécifications requise par les projets ASRS.

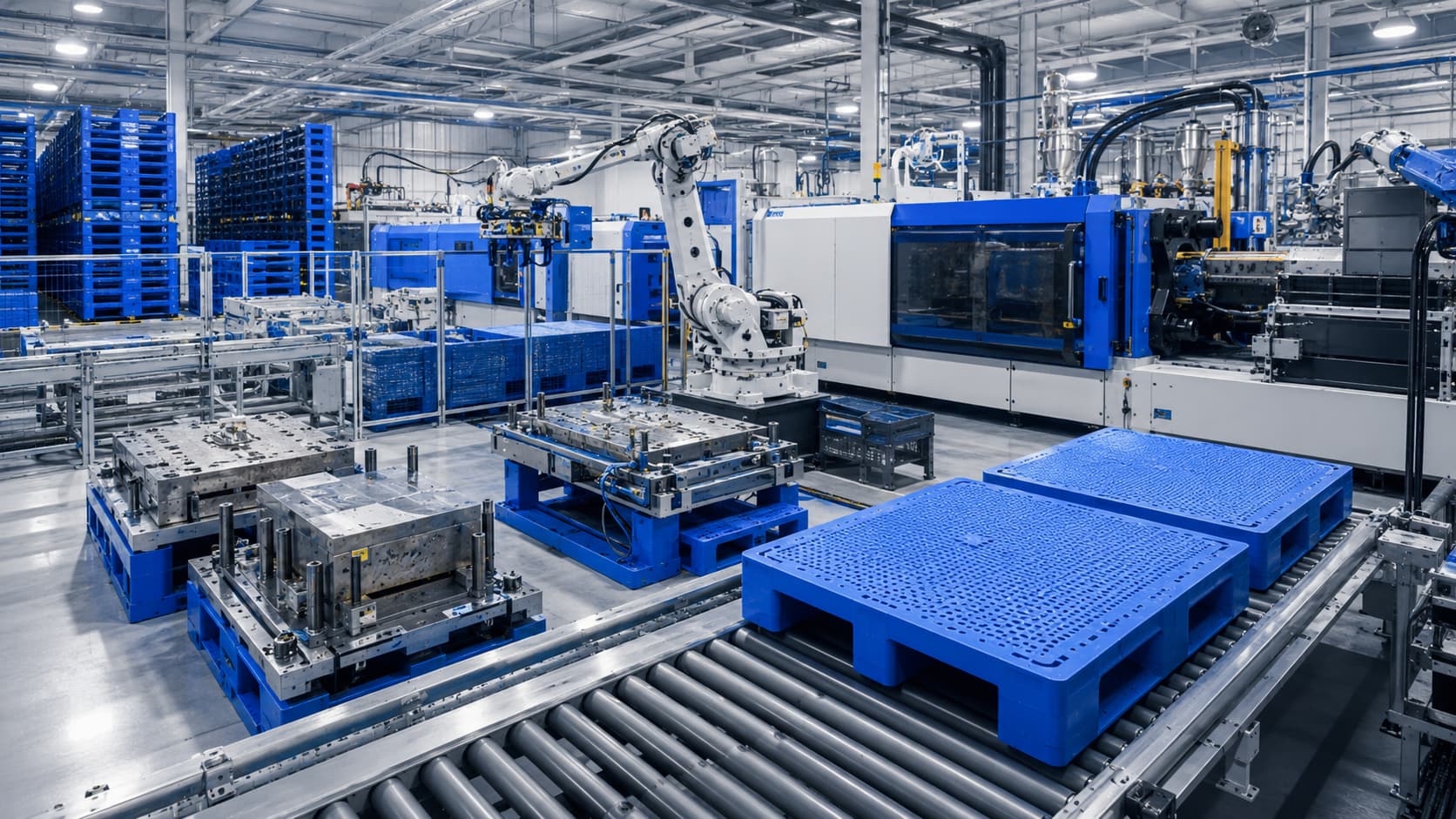

Site de production de plus de 40 000 m² avec moulage par injection intégré, garantissant ainsi une constance dimensionnelle même pour les grandes séries de production.
Des options en PEHD, PP et POE adaptées à vos exigences en matière de charge, de température, d'hygiène et d'automatisation.
Conception de la structure OEMpour la configuration personnalisée des rails, les poches de fourche, la conception du plateau, la position RFID et les exigences de manutention.
Renfort en tubes d'acier pour les applications de rayonnages à charges lourdes et à grande hauteur où le contrôle de la déflexion est important.
Weihong propose une solution de personnalisation RFID, avec une intégration des étiquettes optimisée pour préserver les performances structurelles tout en répondant aux exigences des scanners. Des recommandations adaptées à votre application peuvent être formulées en fonction de la portée de vos racks, du poids de la charge, du type de convoyeur et des tolérances d'automatisation requises.
Au lieu de partir d'une palette de catalogue standard, Weihong travaille à partir des exigences réelles de votre système ASRS afin de réduire les risques d'incompatibilités dimensionnelles, de blocages de convoyeurs ou de déformations des rayonnages après l'installation. Apprenez-en davantage sur l'expérience de Weihong en matière de production sur le site web.Page À propos de nous.
Examiné par l'équipe d'ingénierie produit de Weihong.Ce guide reflète les considérations d'ingénierie pratiques pour les projets de palettes en plastique ASRS sur mesure, notamment la tolérance dimensionnelle, la charge de rayonnage, le contrôle de la déflexion, la conception des glissières, le placement RFID, le renforcement en acier et la validation des échantillons avant la production en série.
FAQ
Qu'est-ce qu'une palette en plastique ASRS ?
Une palette en plastique ASRS est une palette conçue pour répondre aux exigences de constance dimensionnelle, de charge et de structure des systèmes de stockage et de récupération automatisés, notamment les convoyeurs, les navettes, les fourches robotisées et les rayonnages de grande hauteur.
Qu'est-ce qui rend une palette en plastique adaptée à un système de stockage et de récupération automatisé (ASRS) ?
Tolérance dimensionnelle, faible déformation sous charge de rayonnage, structure de fond stable et résistante aux débris, compatibilité avec les convoyeurs et géométrie d'entrée de fourche constante pour chaque unité d'un lot.
Comment choisir un fabricant de palettes pour système de stockage et de récupération automatisé (ASRS) ?
Recherchez une capacité de moulage par injection interne, une flexibilité d'outillage pour les structures sur mesure, des données documentées pour les tests de charge, une expérience d'application spécifique aux systèmes de stockage et de récupération automatisés (ASRS) et la capacité de valider des échantillons dans votre système avant la production en série.
Quelles tolérances doivent respecter les palettes ASRS ?
Les exigences de tolérance varient selon le système : les convoyeurs et les navettes sont généralement plus sensibles que les rayonnages manuels. Vérifiez les spécifications de tolérance de votre intégrateur d’automatisation et communiquez-les directement à votre fabricant de palettes.
Les palettes ASRS nécessitent-elles un renforcement en acier ?
Pas toujours. Le renforcement par tubes d'acier est généralement recommandé pour les applications de rayonnages à charges lourdes ou à grande hauteur où la déformation doit rester dans une limite stricte ; les charges plus légères peuvent ne pas le nécessiter.
Quel type de fond de palette est le mieux adapté aux convoyeurs ?
Les modèles à trois rails et à cadre ou à plateau fermé sont des choix courants pour la compatibilité des convoyeurs et des navettes, mais le choix le plus adapté dépend de votre type de convoyeur spécifique et de vos besoins en matière de répartition de la charge.
Les palettes en plastique ASRS peuvent-elles inclure la technologie RFID ?
Oui. Les étiquettes RFID peuvent être intégrées à des endroits évitant les zones de charge. L'intérêt de la RFID, compte tenu du coût supplémentaire, dépend de vos besoins en matière de traçabilité, de votre débit et de votre infrastructure de suivi existante.
Les palettes en PEHD ou en PP sont-elles meilleures pour les systèmes de stockage et de récupération automatisés (ASRS) ?
Le PEHD offre généralement une meilleure résistance aux chocs à basse température, tandis que le PP est plus rigide et plus stable thermiquement. Le choix le plus approprié dépend de la température de fonctionnement et du profil de charge.
Quelles informations dois-je fournir pour obtenir un devis personnalisé pour une palette ASRS ?
Portée des rayonnages, poids de charge prévu, spécifications du convoyeur, de la navette ou de l'AGV, exigences de tolérance dimensionnelle et nécessité d'un système de suivi RFID ou autre.
Weihong peut-il personnaliser les palettes pour les systèmes AGV, convoyeurs, navettes ou rayonnages ?
Oui. Weihong propose des services de conception de structures OEM, de sélection des matériaux, d'options de renforcement, d'intégration RFID et de validation d'échantillons adaptés aux exigences spécifiques des équipements ASRS et de charge.
Prêt à développer des palettes en plastique ASRS personnalisées ?
Communiquez à Weihong vos besoins en matière de portée de rayonnage, de poids de charge, de type de convoyeur, de navette ou d'AGV, de tolérance dimensionnelle, de RFID et de quantité de commande prévue. Notre équipe pourra vous recommander une structure de palettes plastiques ASRS sur mesure pour votre système d'entrepôt automatisé.
